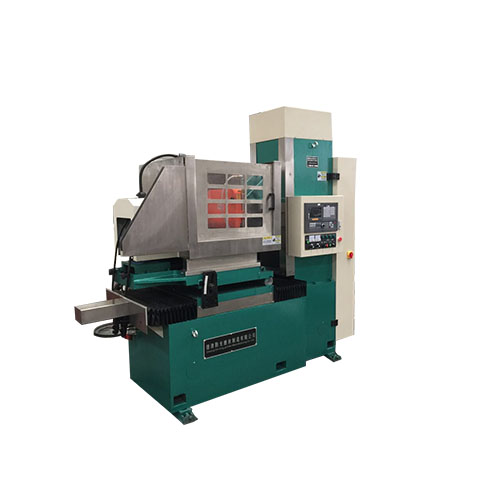

SKM73100臥軸(zhou)(zhou)式圓(yuan)臺平(ping)面磨床是我公司(si)吸收國內外高(gao)精磨床結構與(yu)制(zhi)造技術開發出的新(xin)型臥軸(zhou)(zhou)圓(yuan)臺平(ping)面磨床。
工(gong)作圓臺直徑ф1050mm，采用工(gong)作臺在床身上變(bian)頻旋轉，拖(tuo)板沿水平(ping)往復(fu)移(yi)(yi)動(dong)，磨頭沿拖(tuo)板垂直移(yi)(yi)動(dong)進給的(de)布局(ju)型式。
磨頭主軸(zhou)軸(zhou)承采用精(jing)密滾動軸(zhou)承，剛性好、精(jing)度高。
床身、立(li)柱上布局直線導軌副和滾珠傳動單(dan)元，采用準確定位伺(si)服電機驅(qu)動。
整體結(jie)構穩重緊湊(cou)、精度高、性能可靠、制(zhi)造工藝好，操作方便。
18072822299

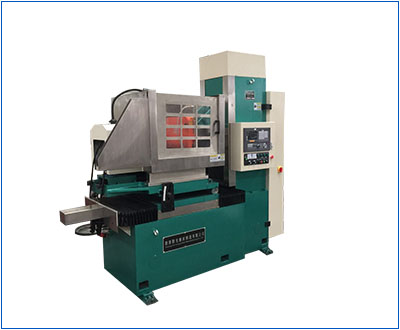

適用·范(fan)圍(wei)
● 采用砂輪周邊磨削，工(gong)件(jian)上下兩平面(mian)均可(ke)獲得高精(jing)度(du)平行度(du)、尺寸精(jing)度(du)和工(gong)件(jian)表面(mian)粗糙(cao)度(du)。
● 適合圓臺平面(mian)磨削(xue)(xue)，本機主要(yao)磨削(xue)(xue)直徑φ1050范圍(wei)內的圓形端(duan)面(mian)、平面(mian)加工件（根(gen)據(ju)需要(yao)可定制)。
● 適用(yong)磨(mo)削環形(xing)零件，適用(yong)于鋸(ju)片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷密(mi)封件廠(chang)(chang)、摩擦片廠(chang)(chang)、活塞(sai)廠(chang)(chang)、發(fa)動(dong)機廠(chang)(chang)、工具廠(chang)(chang)和一般機械廠(chang)(chang)的產(chan)品車間(jian)和工具車間(jian)，磨(mo)削加工精密(mi)零件。
產品·特點
磨頭結構
磨(mo)(mo)頭采用(yong)(yong)靜(jing)壓結(jie)構，克服了(le)軸(zhou)承啟(qi)動和(he)(he)停止時出現(xian)(xian)的(de)干(gan)摩擦(ca)造成的(de)軸(zhou)與軸(zhou)承磨(mo)(mo)損現(xian)(xian)象，提高(gao)了(le)主(zhu)軸(zhou)的(de)使用(yong)(yong)壽命及精度保持性；當主(zhu)軸(zhou)啟(qi)動后(hou)，依(yi)靠淺腔階梯效應(ying)形成較大(da)的(de)動壓承載(zai)力，大(da)大(da)地提高(gao)了(le)主(zhu)軸(zhou)剛度；高(gao)壓油(you)膜的(de)均(jun)化作用(yong)(yong)和(he)(he)良好和(he)(he)抗振性保證了(le)主(zhu)軸(zhou)具有很高(gao)的(de)旋轉精度和(he)(he)運轉平穩性。（11）KW電機驅動，最高(gao)轉速1450rpm。設備(bei)采用(yong)(yong)高(gao)速（CBN）砂輪加工兩端面，提高(gao)端面光潔度。（砂輪可根據用(yong)(yong)戶需求定(ding)制(zhi)）
機床重要零部件
均采用品(pin)(pin)牌廠家產品(pin)(pin)，質(zhi)量(liang)可(ke)靠(kao)，易于(yu)維護。如(ru)導軌用德(de)國(guo)力士樂品(pin)(pin)牌，臺灣絲桿，進口電器，海(hai)利普(pu)變頻器等等。
鑄件材料
鑄件采用(yong)375HT材料，材質好，強(qiang)度(du)高(gao)，床身立柱均采用(yong)二次回火處理，消除內(nei)應力，延(yan)長機床壽命，以確(que)保高(gao)精度(du)，高(gao)剛性，延(yan)長機床壽命。
床身立柱
床身立柱(zhu)均用進(jin)口加工(gong)中心(xin)和(he)進(jin)口龍門(men)加工(gong)中心(xin)加工(gong)，高(gao)精的(de)加工(gong)設備和(he)加工(gong)工(gong)藝保證(zheng)了精度。
電氣采用獨立電柜
電氣采用獨立(li)電柜，獨立(li)操縱(zong)臺，自(zi)(zi)(zi)(zi)主研發的數控(kong)(kong)系統控(kong)(kong)制，可實現自(zi)(zi)(zi)(zi)動(dong)控(kong)(kong)制，自(zi)(zi)(zi)(zi)動(dong)完成循(xun)環磨削，自(zi)(zi)(zi)(zi)動(dong)檢測對刀，自(zi)(zi)(zi)(zi)動(dong)分辨、自(zi)(zi)(zi)(zi)動(dong)補償，操作簡(jian)單方便。
裝置結構
橫向進(jin)給及垂直進(jin)給裝置(zhi)，由(you)伺服電(dian)機(ji)(ji)（≥10N.m）、減速機(ji)(ji)構、滾珠絲杠、直線導軌。其中(zhong)垂直軸有制動或自鎖裝置(zhi)，并(bing)配有光柵尺絕對(dui)坐標(biao)定位。
設置潤滑點
磨(mo)床各導軌處均設(she)置(zhi)潤(run)(run)(run)滑點，由電動潤(run)(run)(run)滑泵(beng)進(jin)行潤(run)(run)(run)滑。為工作臺(tai)配備獨立(li)供油(you)箱(xiang)，進(jin)、回管路通過拖(tuo)鏈合理布(bu)局。
芯線圈設計
電磁吸盤采(cai)用銅(tong)芯線圈設計，表(biao)面花(hua)(hua)盤采(cai)用同心圓并割花(hua)(hua)設計，客戶也可定制花(hua)(hua)盤。表(biao)面磁力(li)均勻，并配備了自動充退磁裝置，具有磁力(li)可調、失磁保護(hu)等功能。
不變形，精度高
加工(gong)(gong)產品不變形，精度高，工(gong)(gong)件厚(hou)度差距保持在(zai) 0.01mm以內，具體詳見產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉(zhuan)速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重(zhong)（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板(ban)往復速(su)度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往(wang)復行(xing)程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主(zhu)軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定(ding)心錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪(lun)尺(chi)寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂(chui)直快(kuai)速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂(chui)直進給最小進給量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平(ping)面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面(mian)跳(tiao)動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂(sha)輪主軸(zhou)電(dian)機(ji)功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升(sheng)降伺服(fu)電機(ji)(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作(zuo)臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈(jing)重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
