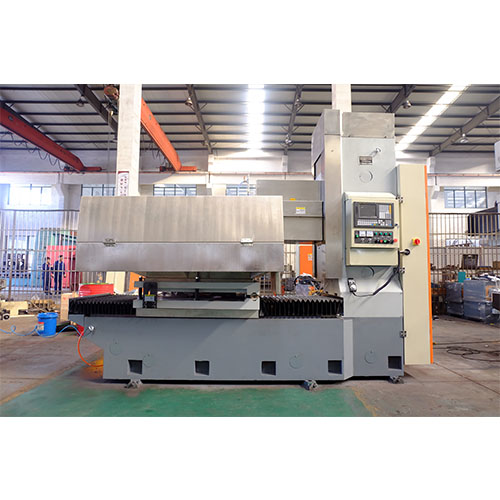

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊、精度高、性(xing)能可(ke)靠、制造(zao)工藝好(hao)，操作方便。
18072822299

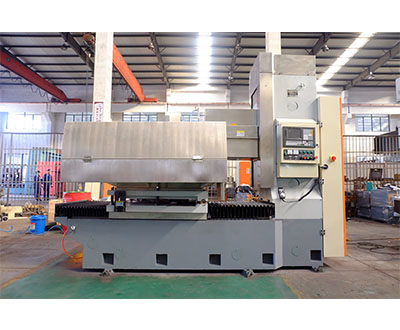

適用(yong)·范(fan)圍
● 采用砂輪周邊磨(mo)削，工件(jian)上下(xia)兩平(ping)面均可獲得高(gao)精度(du)平(ping)行度(du)、尺寸精度(du)和工件(jian)表面粗糙度(du)。
● 適合圓(yuan)臺平(ping)面(mian)磨削，本機主要磨削直徑φ2050范圍(wei)內的(de)圓(yuan)形端面(mian)、平(ping)面(mian)加工件（根據需要可定制)。
● 適(shi)用(yong)磨削(xue)環形零件(jian)，適(shi)用(yong)于鋸(ju)片(pian)(pian)廠(chang)(chang)、軸(zhou)承廠(chang)(chang)、汽配(pei)廠(chang)(chang)、陶瓷密封(feng)件(jian)廠(chang)(chang)、摩擦(ca)片(pian)(pian)廠(chang)(chang)、活塞廠(chang)(chang)、發動(dong)機廠(chang)(chang)、工具廠(chang)(chang)和(he)一般機械廠(chang)(chang)的(de)產(chan)品車間(jian)和(he)工具車間(jian)，磨削(xue)加工精(jing)密零件(jian)。
產品(pin)·特點
磨頭結構
磨頭采用靜壓結構，克服(fu)了(le)軸(zhou)(zhou)承(cheng)啟動(dong)和(he)停(ting)止時出現的干摩(mo)擦(ca)造成的軸(zhou)(zhou)與軸(zhou)(zhou)承(cheng)磨損現象，提高(gao)了(le)主(zhu)(zhu)軸(zhou)(zhou)的使(shi)用壽命及精度(du)(du)保持性；當主(zhu)(zhu)軸(zhou)(zhou)啟動(dong)后，依靠淺(qian)腔階梯效應(ying)形成較大(da)的動(dong)壓承(cheng)載(zai)力，大(da)大(da)地提高(gao)了(le)主(zhu)(zhu)軸(zhou)(zhou)剛(gang)度(du)(du)；高(gao)壓油(you)膜的均化作(zuo)用和(he)良好和(he)抗(kang)振性保證(zheng)了(le)主(zhu)(zhu)軸(zhou)(zhou)具(ju)有(you)很高(gao)的旋轉精度(du)(du)和(he)運轉平穩(wen)性。（11）KW電機(ji)驅動(dong)，最(zui)高(gao)轉速1450rpm。設備采用高(gao)速（CBN）砂輪(lun)加工(gong)兩端(duan)面，提高(gao)端(duan)面光潔度(du)(du)。（砂輪(lun)可根據(ju)用戶(hu)需求定制）
機床重要零部件
機床重要零部件，均采用品(pin)牌廠家(jia)產品(pin)，質(zhi)量可(ke)靠，易于維護。如導軌(gui)用德(de)國力士樂品(pin)牌，臺灣絲桿(gan)，進口電器(qi)，海(hai)利普變頻器(qi)等等。
鑄件材料
鑄件(jian)采(cai)用(yong)375HT材料，材質好，強度高(gao)，床身立(li)柱均采(cai)用(yong)二次回火處(chu)理，消(xiao)除內應力，延(yan)長(chang)機床壽(shou)命，以確保高(gao)精(jing)度，高(gao)剛(gang)性，延(yan)長(chang)機床壽(shou)命。
床身立柱
床身(shen)立柱(zhu)均用進(jin)(jin)口(kou)加(jia)工(gong)(gong)(gong)中心和進(jin)(jin)口(kou)龍門加(jia)工(gong)(gong)(gong)中心加(jia)工(gong)(gong)(gong)，高精的加(jia)工(gong)(gong)(gong)設備和加(jia)工(gong)(gong)(gong)工(gong)(gong)(gong)藝(yi)保(bao)證(zheng)了精度(du)。
電氣采用獨立電柜
電氣采用(yong)獨立(li)(li)電柜(ju)，獨立(li)(li)操縱(zong)臺，自(zi)(zi)(zi)(zi)主研發(fa)的數控(kong)系統控(kong)制，可實現自(zi)(zi)(zi)(zi)動(dong)(dong)控(kong)制，自(zi)(zi)(zi)(zi)動(dong)(dong)完(wan)成循環磨削，自(zi)(zi)(zi)(zi)動(dong)(dong)檢(jian)測對刀，自(zi)(zi)(zi)(zi)動(dong)(dong)分(fen)辨、自(zi)(zi)(zi)(zi)動(dong)(dong)補償(chang)，操作簡單方便。
裝置結構
橫(heng)向(xiang)進給(gei)及垂(chui)直進給(gei)裝(zhuang)置(zhi)，由伺(si)服電機(ji)（≥10N.m）、減速機(ji)構、滾(gun)珠絲杠、直線導軌(gui)。其中垂(chui)直軸有制動(dong)或自鎖裝(zhuang)置(zhi)，并配(pei)有光柵尺(chi)絕對坐(zuo)標定位。
設置潤滑點
磨床各導(dao)軌(gui)處均設置潤(run)滑點，由電動潤(run)滑泵進行潤(run)滑。為工(gong)作臺配備獨立供油箱(xiang)，進、回管路通過(guo)拖鏈合理布局。
芯線圈設計

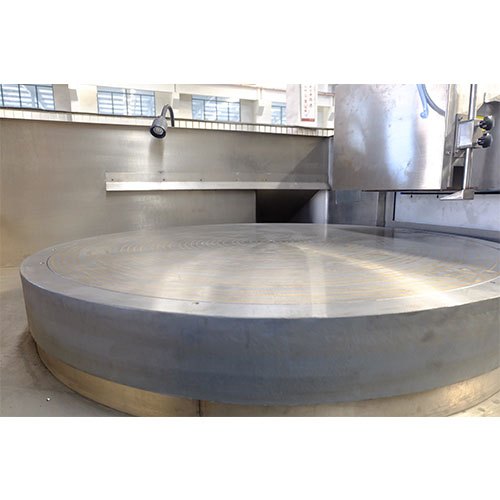

電磁(ci)(ci)吸盤采(cai)用(yong)銅(tong)芯(xin)線圈設計(ji)，表面花(hua)盤采(cai)用(yong)同心圓并割花(hua)設計(ji)，客戶也可(ke)定制花(hua)盤。表面磁(ci)(ci)力(li)(li)均勻，并配備了自動充退磁(ci)(ci)裝置，具(ju)有磁(ci)(ci)力(li)(li)可(ke)調、失磁(ci)(ci)保護等(deng)功(gong)能(neng)。
不變形，精度高
加工(gong)產品不(bu)變形，精度高，工(gong)件厚度差距保持在 0.01mm以內，具體詳見產品參(can)數表。
技(ji)術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
