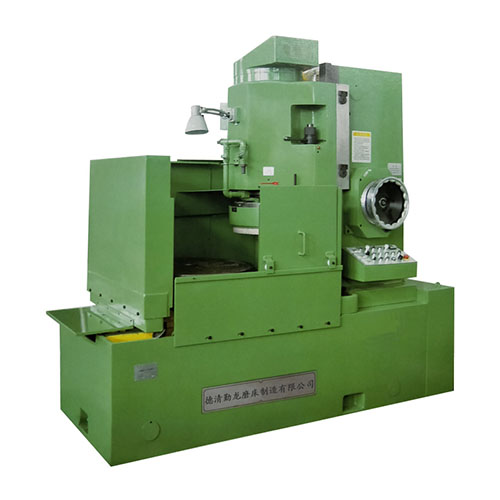

立軸圓臺平面磨床，以砂輪端面進行磨削，是一種高效率、緊密穩定的加工機床。
產品適用(yong)于冶金(jin)、鋸片、汽配、工(gong)(gong)具、軸承等行業，對大型零部件進行磨削(xue)加工(gong)(gong)。
18072822299
產品·特點
床身和磨頭改進
該(gai)系列(lie)磨(mo)床在提高(gao)床身和磨(mo)頭剛性作了較大改進，工作臺底(di)部導軌(gui)(gui)，立柱導軌(gui)(gui)各增(zeng)加一套電子泵油系統，可自動泵油，油量可調(diao)。
結構緊湊、精度穩定
立柱采用三點調整(zheng)，結構緊湊，工作臺為圓形強力電磁吸盤，磁力均勻可調，精度穩定，功率大，電子(zi)充退磁，并配有冷卻(que)液(ye)凈(jing)化裝置等(deng)。
保證精密度
該系列磨(mo)床主要用來磨(mo)削毛胚及一(yi)般精密(mi)的大型零件，表面粗(cu)糙度(du)達0.8以(yi)上，平行度(du)0.02/1000㎜以(yi)內(nei)。
技術·規格
| 主要技術規格 | M7450 | M7475B | M7480 | M74100 | M74125 | M74160 | M74180 | M74200 | M74250 |
| Main TechnicaL Specifications | |||||||||
| 工作臺直徑（mm） | Φ500 | Φ750 | Φ800 | Φ1000 | Φ1250 | Φ1600 | Φ1800 | Φ2000 | Φ2500 |
| Diameter Of Work Table（mm） | |||||||||
| 磨削工件最大尺寸 | Φ500*300 | Φ750*320 | Φ800*320 | Φ1000*400 | Φ1250*400 | Φ1600*400 | Φ1800*400 | Φ2000*400 | 2500*450 |
| Maximum Size Of Grinding Workpiece（mm） | |||||||||
| 工作臺轉速（rpm） | 24 | 13:20 | 13:20 | 12:24 | 12:24 | 16 | 16 | 10:15 | 10 |
| Revoving Speed Of Work Table （rpm） | |||||||||
| 工作臺移動距離 | 450 | 450 | 570 | 675 | 810 | 810 | 1050 | 1300 | |
| Displacement distance of work bench(mm) | |||||||||
| 工作臺移動速度（m/min） | 3.7 | 4 | 4 | 3.7 | 3.7 | 2.5 | 2.5 | 2.5 | 2 |
| Movement speed of work bench(m/min) | |||||||||
| 工作臺旋轉電機功率（kw） | 2.2 | 2.2 | 2.2 | 2.4/1.5 | 2.4/1.5 | 5.5 | 5.5 | 7.5 | 7.5 |
| Power of rotary motor of work bench(kw) | |||||||||
| 工作臺移動電機功率（kw） | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 3.0 | 3.0 | 3.0 | 4.0 |
| Power of travelling motor of work bench （kw） | |||||||||
| 磨頭主軸轉速(rpm) | 940 | 940 | 940 | 740 | 740 | 585 | |||
| Speed Of Main Spindle Of Grinding Wheel (rpm) | |||||||||
| 磨頭快速移動速度（m/min） | 0.35 | 0.22 | 0.22 | 0.15 | 0.15 | 0.09 | |||
| Rapid moving speed of grinding head（m/min） | |||||||||
| 磨頭電機功率（kw） | 22 | 25 | 25 | 45 | 45 | 75 | 75 | 90 | 90 |
| Motor power of grinding head（kw） | |||||||||
| 磨頭升降電機功率（kw） | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 1.5 | 1.5 | 1.5 | 2.5 |
| Power of elevating motor of grinding head（kw） | |||||||||
| 水泵電機功率（kw） | 0.12 | 0.25 | |||||||
| Power of water pump motor （kw） | |||||||||
| 機床總功率（kw） | 25 | 30 | 30 | 50 | 50-65 | 84 | 84 | 85 | 106 |
| Total power of machine tool（kw） | |||||||||
| 機床重量（約）T | 4 | 6 | 6 | 7.5 | 8.5 | 24 | 24 | 28 | 40 |
| Weight of machine tool （approximately）（T） | |||||||||
